简单介绍

OpenWRT是一个高度模块化、高度自动化的嵌入式Linux系统,拥有强大的网络组件和扩展性,常常被用于工控设备、电话、小型机器人、智能家居、路由器以及VOIP设备中。 同时,它还提供了100多个已编译好的软件,而且数量还在不断增加,而OpenWrt SDK 更简化了开发软件的工序。
OpenWRT不同于其他许多用于路由器的发行版,它是一个从零开始编写的、功能齐全的、容易修改的路由器操作系统。实际上,这意味着您能够使用您想要的功能而不加进其他的累赘,而支持这些功能工作的linux kernel又远比绝大多数发行版来得新。(内容来自百度百科)

PS: 本文主要介绍,OpenWrt在作为旁路由时,如何设置进行对主路由联网设置。

一些说明

1.本文OpenWrt固件来自:恩山无线论坛

2.以图文形式介绍,主要图中会有文字进行标注。

3.本文内容可能会随着时间而对新固件的设置有所区别,仅供参考。

网络环境说明

物理机: J4125软路由  系统安装:ikuai

光猫(桥接)-软路由(主路由Ikuai(拨号进行DHCP分配)-旁路由openwrt(Ikuai虚拟机安装))-红米AX5400-上网

ikuai演示简单说明:

1.博主使用IP段,192.168.0.1-192.168.0.255

2.主路由网关为:192.168.0.251

3.openwrt旁路由网关为:192.168.0.254



Ikuai安装设置

安装方法:

1.爱快官方教程:点这里跳转

2.使用PE进入到pe系统,然后用写盘工具balenaEtcher或其他,将爱快系统写入到启动硬盘上。

3.如m2固态硬盘,可用硬盘盒子链接到电脑,以U盘形式,进行用写盘工具把系统写到m2固态上。

设置方法简单介绍

登录设置的lan口地址:默认为:192.168.1.1  这里博主改为了192.168.0.251  默认账号密码都为:admin

可观看:官方设置说明

旁路由OpenWrt设置 组网

OpenWr旁路由

OpenWrt安装

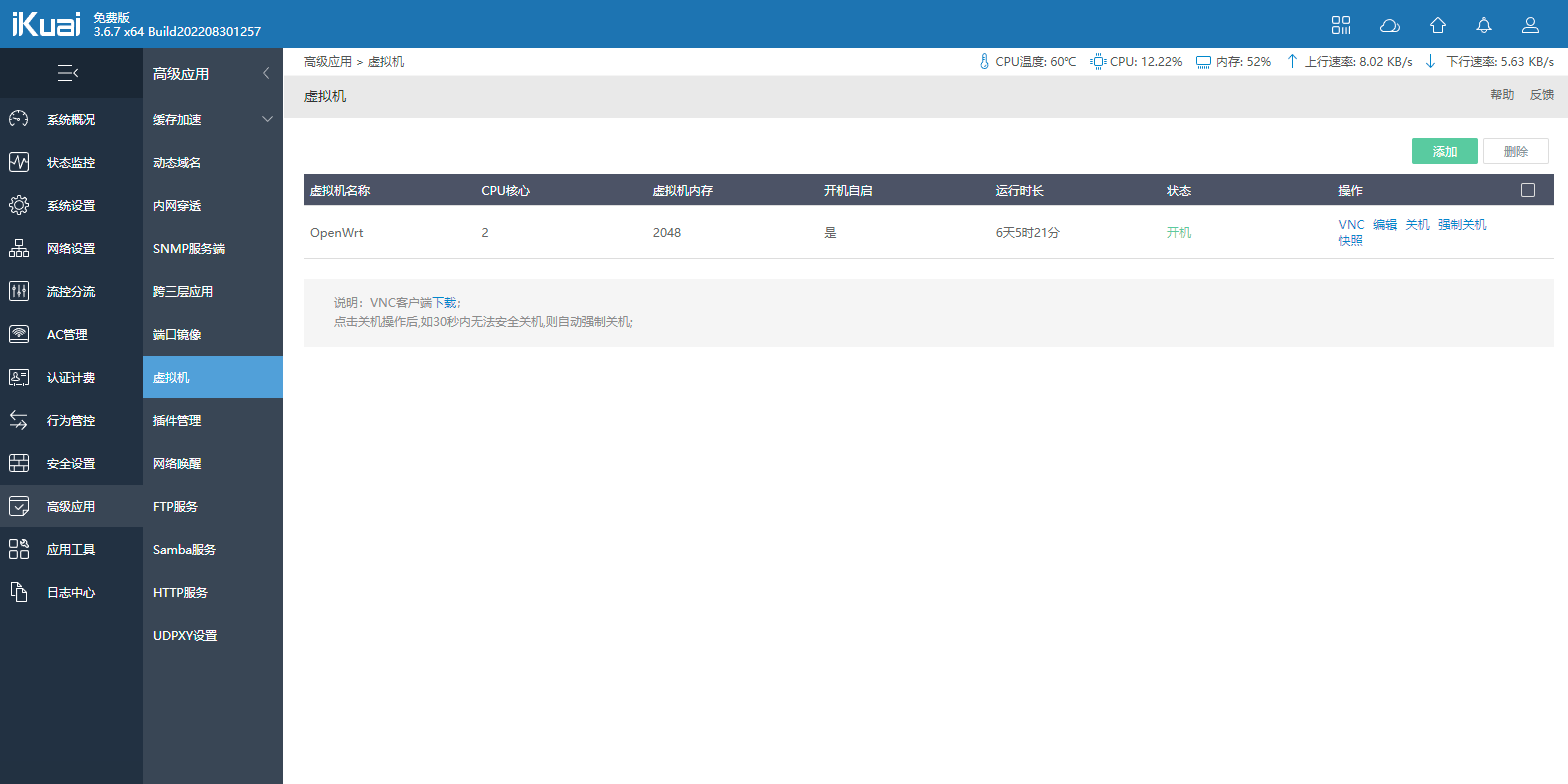

1.在ikuai主路由中   高级应用 > 虚拟机  添加openwrt虚拟机。

旁路由OpenWrt设置 组网

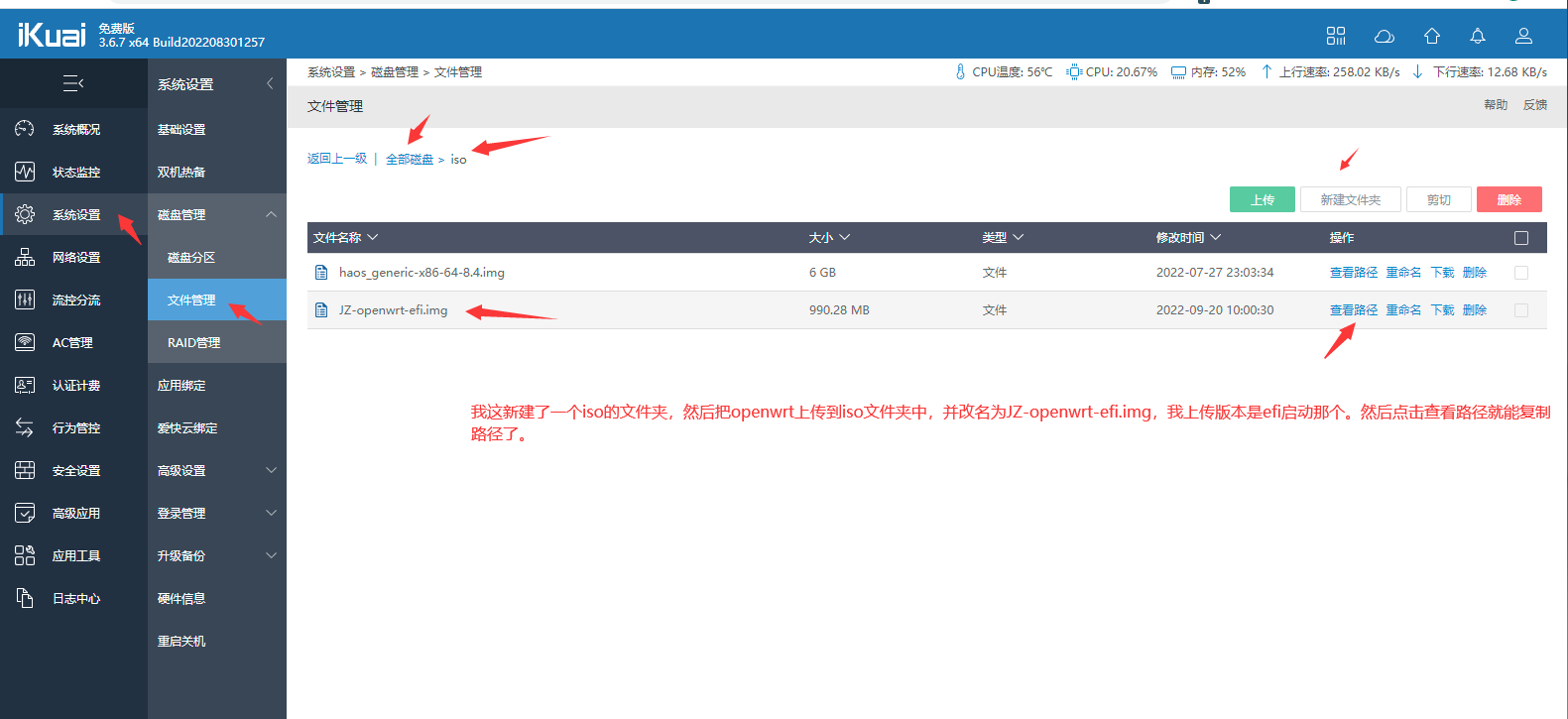

2.上传固件到文件管理。

旁路由OpenWrt设置 组网

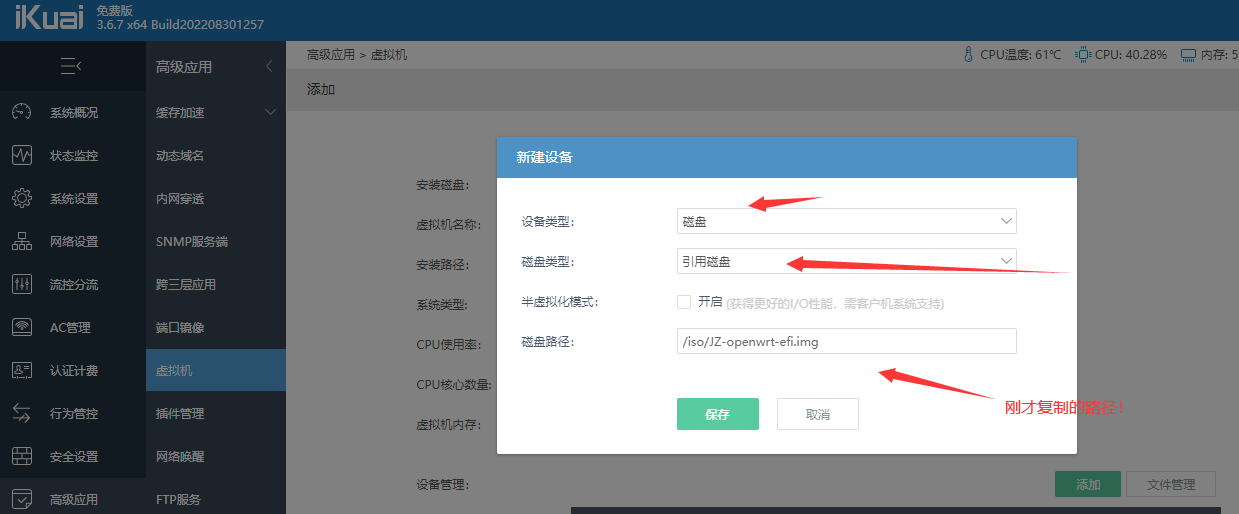

3.openwrt虚拟机配置如下

ps:磁盘16G可以不添加,设备管理处添加上传的openwrt文件。

旁路由OpenWrt设置 组网

/wp-content/uploads/replace/5d1ce6cd9ba1eb8b29257d32f159512e.png

/wp-content/uploads/replace/5d1ce6cd9ba1eb8b29257d32f159512e.png

/wp-content/uploads/replace/5d1ce6cd9ba1eb8b29257d32f159512e.png

OpenWrt网络配置

由于我们使用的OpenWrt固件默认ip地址192.168.8.1 ,而博主网络IP段为192.168.0.* ,所以不一定能直接访问,所以我们进行修改OpenWrt的IP地址。

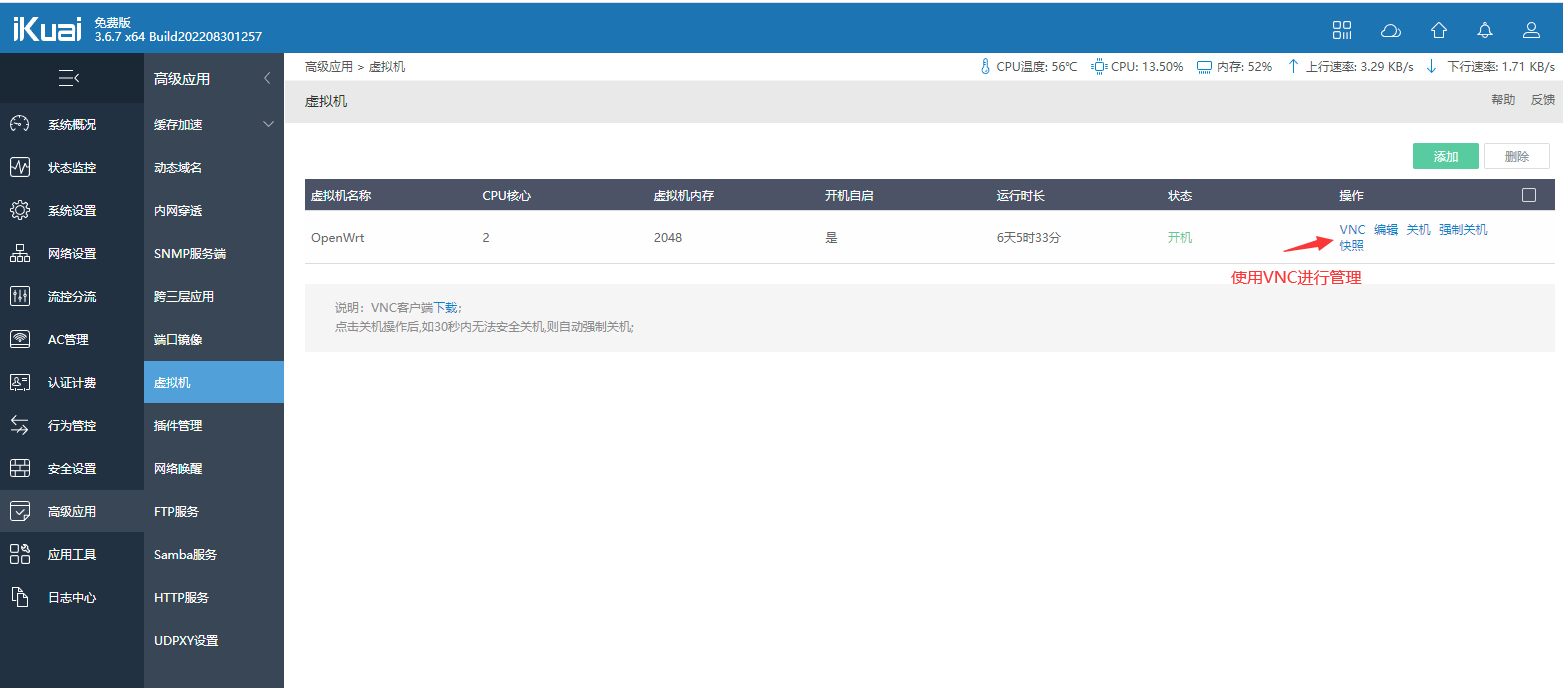

旁路由OpenWrt设置 组网

旁路由OpenWrt设置 组网

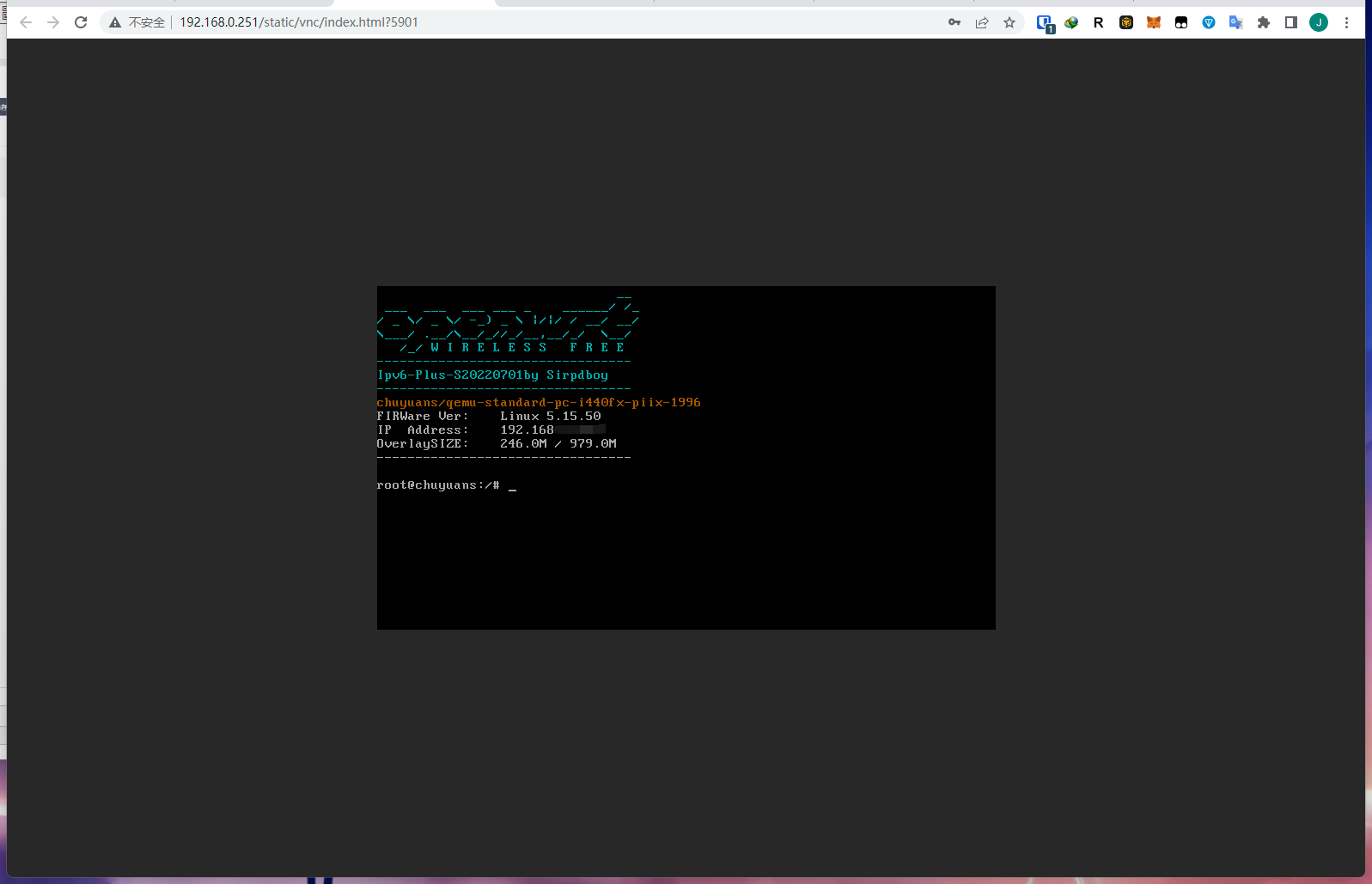

如果VNC不显示以上界面,尝试敲下回车键!!!

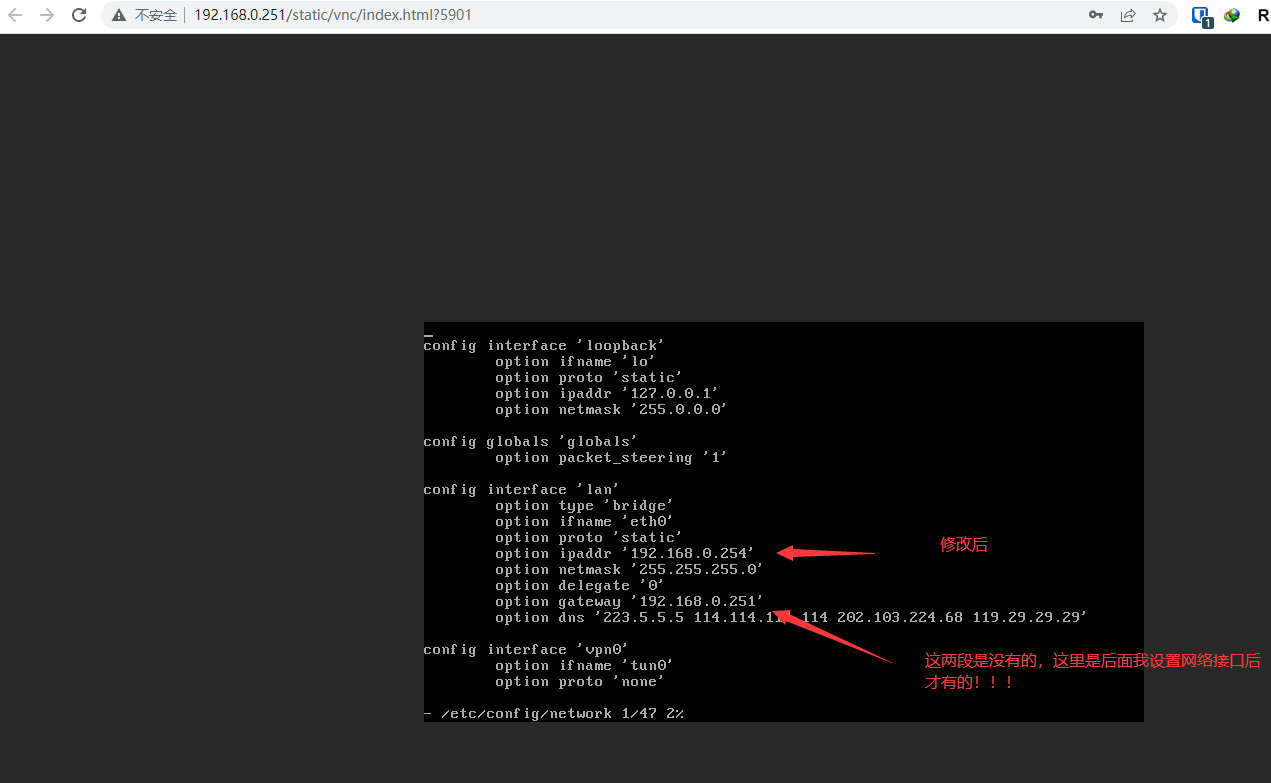

1.修改IP地址命令:
vi /etc/config/network
2.编辑好后按:ESC
3.输入:
:wq
4.回车保存
5.再输入:
/etc/init.d/network restart
重启网络

旁路由OpenWrt设置 组网
当然你也可以直接重启openwrt,,使用命令 reboot。 等待重启后,浏览器输入192.168.0.254进行登录设置。账号root,密码默认为空!
旁路由OpenWrt设置 组网

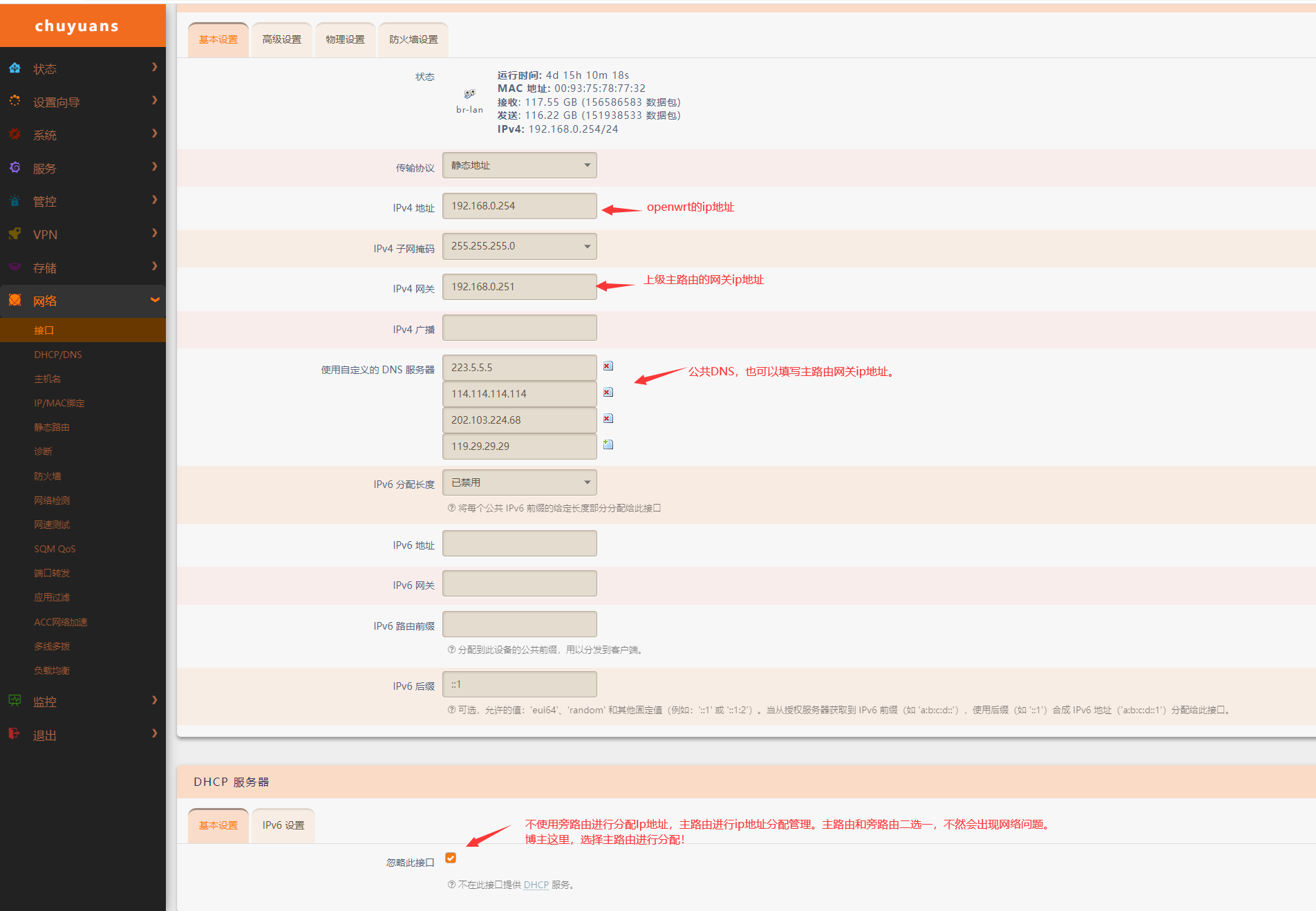

进行网络本地网络配置:
旁路由OpenWrt设置 组网

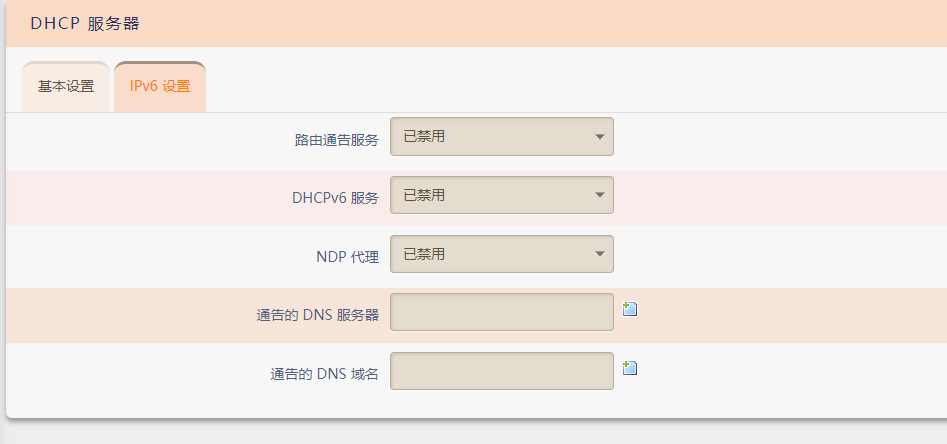

IPV6设置:全部禁用!
旁路由OpenWrt设置 组网

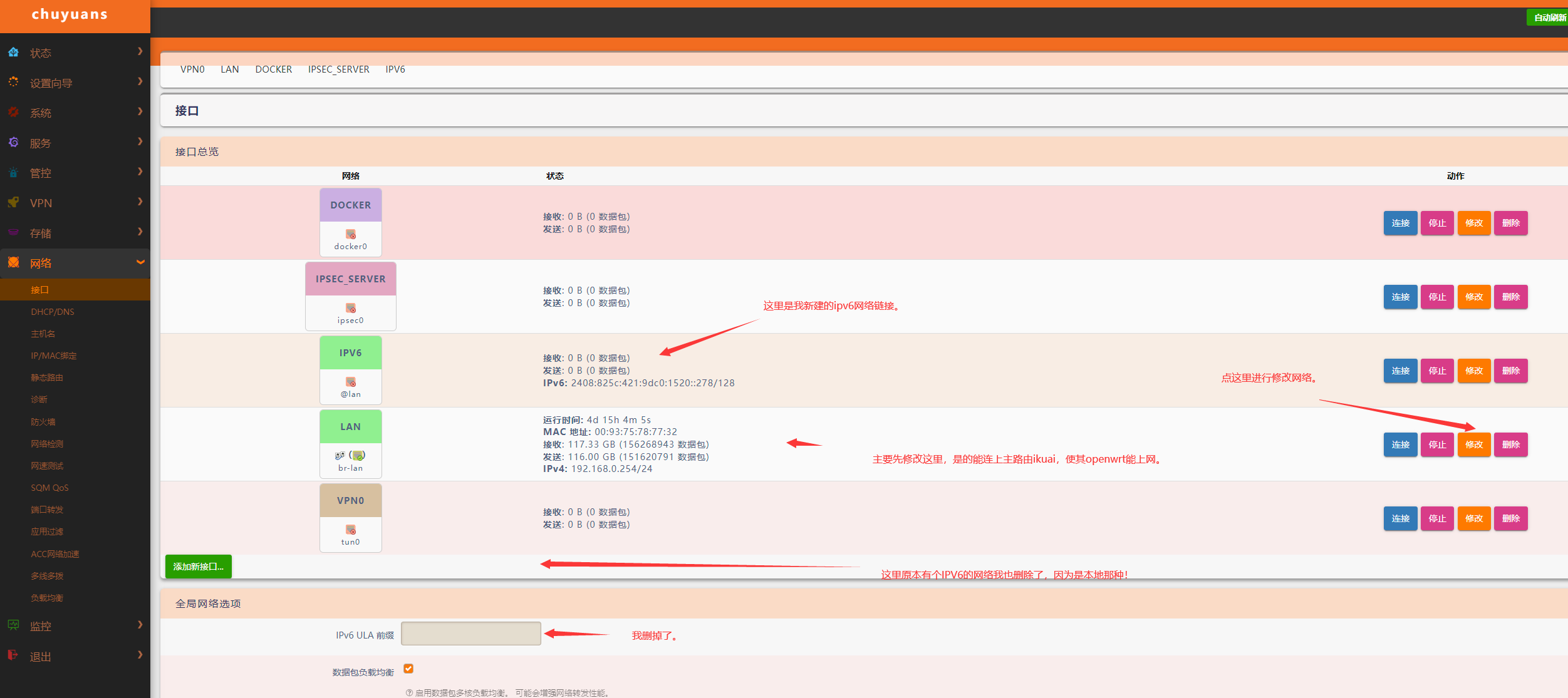

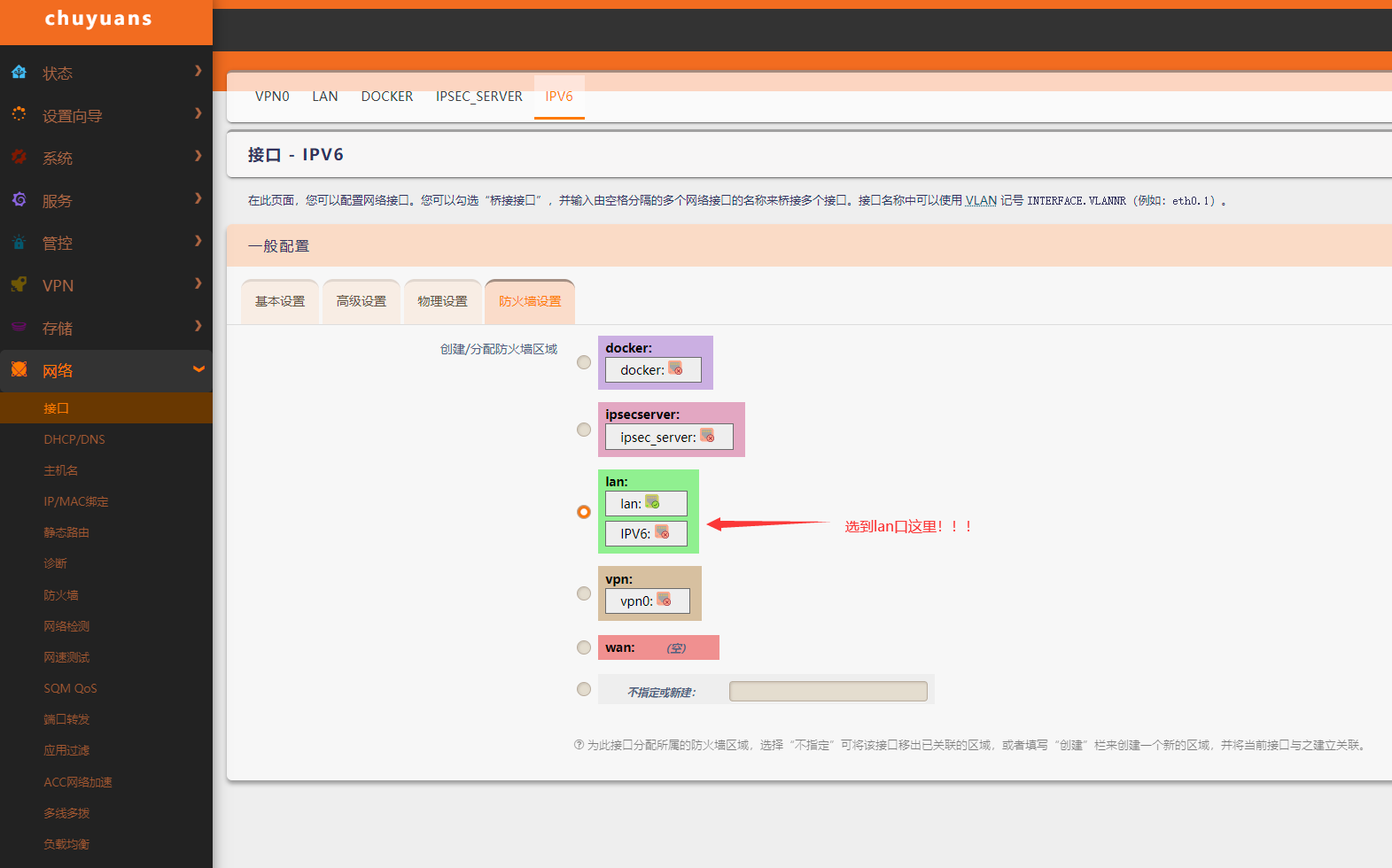

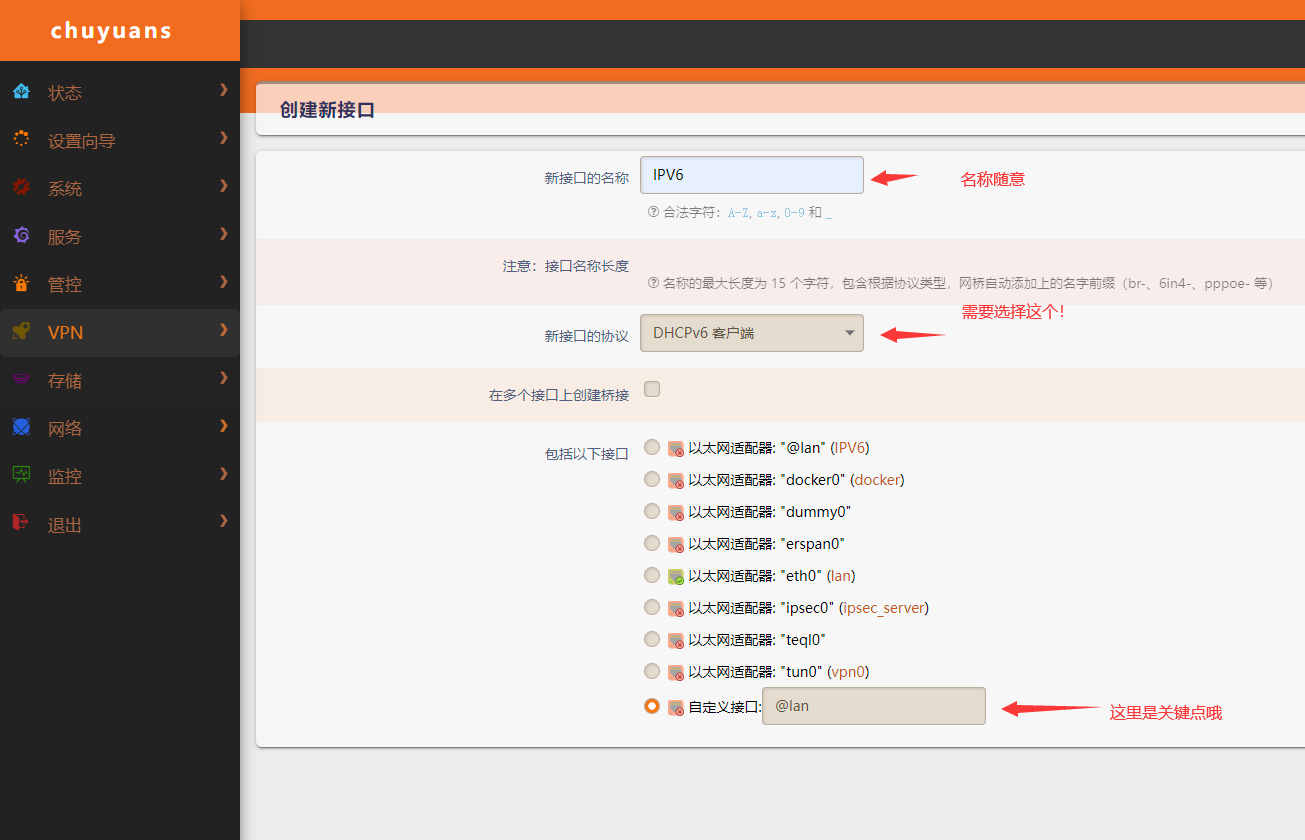

如果你有IPV6想,旁路由使用ipv6.博主是这样设置的:
旁路由OpenWrt设置 组网
旁路由OpenWrt设置 组网


到此,旁路由就能使用网络了,然后进行你想要的一些插件了。
